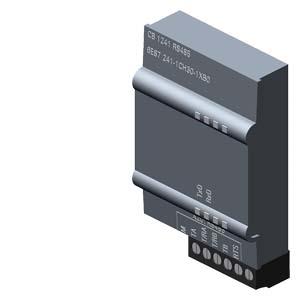

6ES7241-1CH30-1XB0
技术数据
| SIMATIC S7-1200， Communication Board CB 1241， RS-485，接线盒， 支持自由端口 | ||
| 一般信息 | ||
| 产品类型标志 | CB 1241 RS 485 | |
| 输入电流 | ||
| 来自背板总线 DC 5 V，典型值 | 50 mA | |
| 功率损失 | ||
| 功率损失，典型值 | 1.5 W | |
| 接口 | ||
| 点对点联结 | ||
| ● 导线长度，最大值 | 1 000 m | |
| 集成协议驱动器 | ||
| — 自由端口 | 是 | |
| — ASCII | 是; 作为库功能可用 | |
| — Modbus RTU 主站 | 是 | |
| — Modbus RTU 从站 | 是 | |
| — USS | 是; 作为库功能可用 | |
| 协议 | ||
| 集成协议 | ||
| 自由端口 | ||
| — 报文长度，最大值 | 1 kbyte | |
| — 每个字符的位数 | 7 或 8 | |
| — 停止位数量 | 1 个（标准），2 个 | |
| — 奇偶校验 | （默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0） | |
| 3964 (R) | ||
| — 报文长度，最大值 | 1 kbyte | |
| — 每个字符的位数 | 7 或 8 | |
| — 停止位数量 | 1 个（标准），2 个 | |
| — 奇偶校验 | （默认标配）无奇偶校验；正，奇，标记（奇偶校验位总是为 1）；空白（奇偶校验位总是为 0） | |
| Modbus RTU 主站 | ||
| — 地址范围 | 1 至 49 999（标准 Modbus 寻址） | |
| — 从站数量，最大值 | 247; 从站编号 1 至 247，每个 MODBUS 网段最多 32 台设备，将网络扩展至最大组态时需要更多中继器 | |
| Modbus RTU 从站 | ||
| — 地址范围 | 1 至 49 999（标准 Modbus 寻址） | |
| 报警/诊断/状态信息 | ||
| 诊断功能 | 是 | |
| 防护等级和防护类别 | ||
| 防护等级 IP | IP20 | |
| 标准、许可、证书 | ||
| CE 标记 | 是 | |
| CSA 许可 | 是 | |
| UL 许可 | 是 | |
| cULus | 是 | |
| FM 许可 | 是 | |
| RCM（原 C-TICK） | 是 | |
| KC 许可 | 是 | |
| 船舶建造许可 | 是 | |
| 环境要求 | ||
| 露天情况下 | ||
| ● 最大落差 | 0.3 m; 五个，在发货包装内 | |
| 运行中的环境温度 | ||
| ● 最小值 | -20 °C | |
| ● 最大值 | 60 °C | |
| ● 水平安装，最小值 | -20 °C | |
| ● 水平安装，最大值 | 60 °C | |
| ● 垂直安装，最小值 | -20 °C | |
| ● 垂直安装，最大值 | 50 °C | |
| ● 允许温度变化 | 5°C 至 55°C，3°C/分钟 | |
| 运输/储存时的环境温度 | ||
| ● 最小值 | -40 °C | |
| ● 最大值 | 70 °C | |
| 气压符合 IEC 60068-2-13 标准要求 | ||
| ● 操作，最小值 | 795 hPa | |
| ● 操作，最大值 | 1 080 hPa | |
| ● 存放/运输，最小值 | 660 hPa | |
| ● 存放/运输，最大值 | 1 080 hPa | |
| 相对空气湿度 | ||
| ● 25 °C 时无冷凝运行，最大值 | 95 % | |
| 机械/材料 | ||
| 外壳材料（正面） | ||
| ● 塑料 | 是 | |
| 尺寸 | ||
| 宽度 | 38 mm | |
| 高度 | 62 mm | |
| 深度 | 21 mm | |
| 重量 | ||
| 重量，约 | 40 g | |
