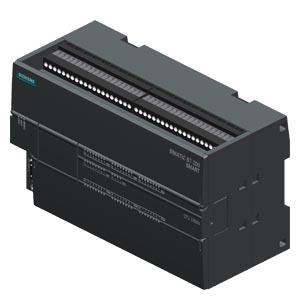

SIMATIC S7-200 SMART，CPU CR60S

SIMATIC S7-200 SMART，CPU CR60S

6ES7 288-1CR60-0AA0

￥ 0.00
0.00
数字量输入点数：
数字量输出点数：

商品描述

6ES7 288-1CR60-0AA0

技术数据

SIMATIC S7-200 SMART CPU CR60s， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 36 个数字输入端 24V DC；24 个数字输出端，继电器 2A； 电源：AC， 47 - 63Hz 时，85 - 264V AC， 程序存储器/数据存储器 20 KB
一般信息
产品类型标志CPU CR60s AC/DC/继电器
附带程序包的
● 工程系统STEP 7 Micro/WIN SMART
安装方式/安装
导轨安装是; 标准导轨
电源电压
额定值 (AC)230 V; AC 230 V (L1, N)
● AC 120 V是; AC 85 ... 132 V
● AC 230 V是; AC 170 ... 264 V
允许范围，下限 (AC)85 V
允许范围，上限 (AC)264 V
反极性保护否
电源频率
● 允许范围，下限47 Hz
● 允许范围，上限63 Hz
负载电压 L+
● 额定值 (DC)24 V
● 允许范围，下限 (DC)5 V
● 允许范围，上限 (DC)250 V
输入电流
耗用电流（额定值）100 mA; 220 V AC 时
耗用电流，最大值150 mA; 220 V AC 时
接通电流，最大值16.3 A; 264 V 时
功率损失
功率损失，最大值10 W; 最大值
存储器
存储器类型DDR
闪存是
RAM是
微型存储卡否
CPU-处理时间
对于位运算，典型值150 ns; / 说明
对于字运算，典型值1.2 µs; / 说明
对于浮点运算，典型值3.6 µs; / 说明
硬件扩展
集成电源否
时间
时钟
● 类型软件时钟
● 硬件时钟（实时时钟）否
数字输入
数字输入端数量36; 集成
● 可用来实现技术功能的输入端4; HSC：4 @ 100 kHz 单相，2 @ 50 kHz A/B 相
源型输入/漏性输入是
输入电压
● 输入电压类型DC
● 额定值 (DC)24 V
● 对于信号“0”< 5 V DC
● 对于信号“1”+15 至 +30 V
输入电流
● 对于信号“0”，最大值（允许的闭路电流）1 mA
● 对于信号“1”，典型值4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化是; 0.2 µs、0.4 µs、0.8 µs、1.6 µs、3.2 µs、6.4 µs 和 12.8 µs，在 4 组中均可选择
— 从“0”到“1”时，最小值0.2 ms
— 从“0”到“1”时，最大值12.8 ms
对于报警输入端
— 可参数化是
导线长度
● 屏蔽，最大值500 m; 50 m 屏蔽，HSC 输入端
● 未屏蔽，最大值300 m
数字输出
数字输出端数量24; 继电器
输出端的通断能力
● 电阻负载时的最大值2 A
● 照明负载时的最大值30 W; DC 时 30 W，AC 时 200 W
电阻负载时的输出延迟
● 从 “0” 到“1”，最大值10 ms; 最大值
● 从 ”1” 到“0”，最大值10 ms; 最大值
开关频率
● 电阻负载的脉冲输出端，最大值1 Hz
继电器输出端
● 继电器输出端数量24
● 最大操作循环数100 000; 在负载额定电压为 100000 时，机械电流为 1 千万
导线长度
● 屏蔽，最大值500 m
● 未屏蔽，最大值150 m
接口
工业以太网接口数量0
RS 485 接口数量1
光学接口否
1. 接口
接口类型RS 485（最大 187.5 Mbps）
电位隔离是; 500 V AC 或 707 V DC
物理接口
● RS 485是
● 接口规格9 针 Sub-D 接口
协议
PROFINET IO 支持的协议否
PROFIBUS否
协议（以太网）
● TCP/IP否
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2是
— 空气放电时的试验电压8 kV
— 接触放电时的试验电压4 kV
针对高频电磁场的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-3是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
— 高频辐射的频率范围80 MHz ~ 1 GHz 时 10 V/m，1.4 GHz ~ 2 GHz 时 3 V/m，87 MHz ~ 108 MHz、174 MHz ~ 230 MHz、470 MHz ~ 790 MHz、1.4 GHz ~ 2 GHz 时 3 V/m，2 GHz ~ 2.7 GHz 时 1 V/m
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4是; 2 kV 符合 IEC 61000-4-4，脉冲
● 信号导线的抗干扰能力，符合 IEC 61000-4-4是; ±2 kV 符合 IEC 61000-4-4，脉冲
针对冲击电压的抗干扰能力（浪涌）
● 电源导线的抗干扰能力符合 IEC 61000-4-5是; ±1 kV（符合 IEC 61000-4-5；1995；对称浪涌），±2 kV（符合 IEC 61000-4-5；1995；非对称浪涌），不需要外部保护电路
● 非对称耦合
— 电源导线上的试验电压2 kV
— 信号导线（大于 30 米）上的试验电压2 kV
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6）
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用是; EN 61000-6-4，发射干扰：在工业领域中使用。
电缆传导的干扰辐射和电缆传导的干扰
● 通过电源电缆/交流电电缆的干扰发射EN 61000-6-4，发射干扰：在工业领域中使用。
防护等级和防护类别
防护等级 IPIP20
标准、许可、证书
CE 标记是
环境要求
露天情况下
● 最大落差0.5 m; 五个，在发货包装内
运行中的环境温度
● 最小值0 °C
● 最大值55 °C
● 水平安装，最小值0 °C
● 水平安装，最大值55 °C
● 垂直安装，最小值0 °C
● 垂直安装，最大值45 °C
运输/储存时的环境温度
● 最小值-40 °C
● 最大值70 °C
气压符合 IEC 60068-2-13 标准要求
● 存放/运输，最小值660 hPa
● 存放/运输，最大值1 080 hPa
参考海平面的运行高度
● 安装高度，最小值-1 000 m
● 安装高度，最大值2 000 m
相对空气湿度
● 25 °C 时无冷凝运行，最大值95 %
项目组态 / 标题
项目组态 / 编程 / 标题
编程语言
— KOP是
— FUP是
— AWL是
尺寸
宽度175 mm
高度100 mm
深度81 mm
重量
重量，约605 g; 约
