商品描述

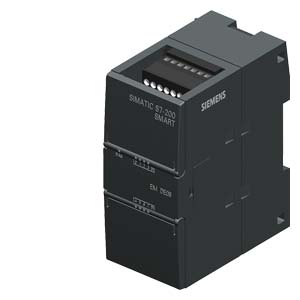

6ES7 288-2DE08-0AA0
技术数据
| SIMATIC S7-200 SMART， 数字输入 SM DI08， 8 DI，24V DC，灌电流/拉电流 | ||
| 一般信息 | ||
| 产品类型标志 | SM DI08，DI 8x24 VDC | |
| 电源电压 | ||
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 20.4 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 功率损失 | ||
| 功率损失，典型值 | 1.5 W | |
| 数字输入 | ||
| 数字输入端数量 | 8 | |
| ● 在组件中 | 2 | |
| 输入端的并联开关 | 是 | |
| 输入特性符合 IEC 61131，类型 1 | 是 | |
| 可同时控制的输入端数量 | ||
| 所有安装位置 | ||
| — 最高可达 40 ℃，最大值 | 8 | |
| 水平安装位置 | ||
| — 最高可达 50 ℃，最大值 | 8 | |
| 垂直安装位置 | ||
| — 最高可达 40 ℃，最大值 | 8 | |
| 输入电压 | ||
| ● 输入电压类型 | DC | |
| ● 额定值 (DC) | 24 V | |
| ● 对于信号“0” | < 5 V DC | |
| ● 对于信号“1” | +15 至 +30 V | |
| 输入电流 | ||
| ● 对于信号“0”，最大值（允许的闭路电流） | 1 mA | |
| ● 对于信号 “1”，最小值 | 2.5 mA | |
| ● 对于信号“1”，最大值 | 5 mA | |
| ● 对于信号“1”，典型值 | 4 mA | |
| 输入延迟（输入电压为额定值时） | ||
| 对于标准输入端 | ||
| — 从“0”到“1”时，最大值 | 200 µs | |
| — 从“1”到“0”时，最大值 | 200 µs | |
| 导线长度 | ||
| ● 屏蔽，最大值 | 500 m | |
| ● 未屏蔽，最大值 | 300 m | |
| 数字输出 | ||
| 数字输出端数量 | 0 | |
| 报警/诊断/状态信息 | ||
| 诊断显示 LED | ||
| ● 用于输入端状态 | 是 | |
| 电位隔离 | ||
| 数字输入电位隔离 | ||
| ● 在通道之间 | 是; 光电耦合器 | |
| 绝缘 | ||
| 绝缘测试，使用 | 500V AC 持续 1 分钟 | |
| 防护等级和防护类别 | ||
| 防护等级 IP | IP20 | |
| 标准、许可、证书 | ||
| CE 标记 | 是 | |
| 尺寸 | ||
| 宽度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 81 mm | |
| 重量 | ||
| 重量，约 | 141.4 g | |
